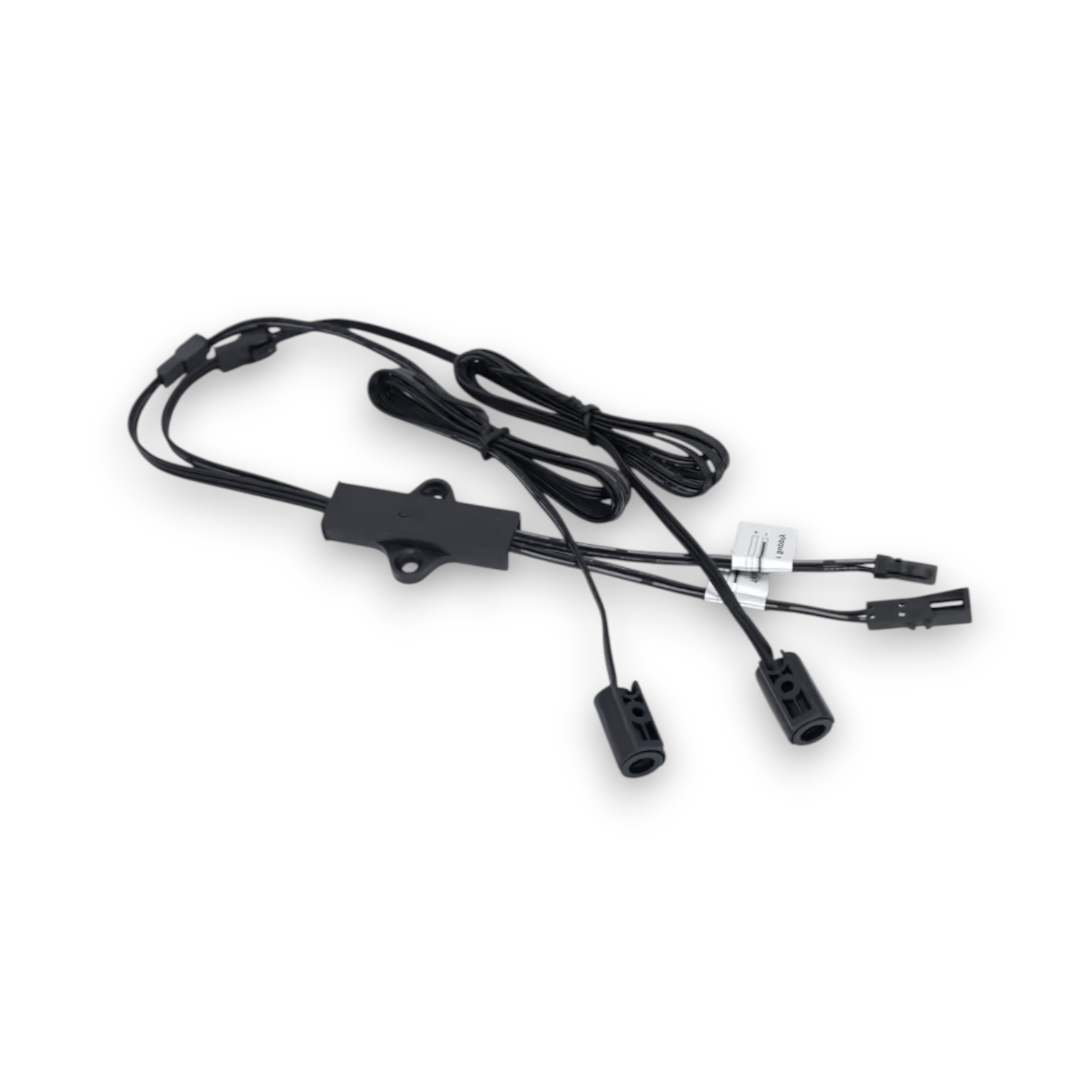

IR dverný spínač / spínač na mávnutie (typ N) – 2 senzory (na prisadenie/zafrézovanie)

Multifunkčný IR spínač je určený na bezkontaktné spínanie LED osvetľovacích zostáv s nízkym výkonom. Funguje na princípe odrazu infračerveného žiarenia. Je možné prepínať medzi dvoma funkciami: dverný senzor alebo senzor na mávnutie.

Funkcie:

1. Dverný senzor:

   • Ak je prekážka (napr. dvere) v aktívnom poli snímača (50-80 mm), výstupný obvod je rozpojený a LED osvetlenie nesvieti.

   • Pri oddialení prekážky (otvorenie dverí) sa obvod zopne a LED osvetlenie rozsvieti.

   • Typická aplikácia: automatické rozsvietenie osvetlenia vo vnútri skrine pri otvorení dverí.

2. Senzor na mávnutie:

   • Prvé mávnutie ruky pred spínačom: pripojené LED osvetlenie je zapnuté a svieti.

   • Druhé mávnutie ruky pred spínačom: pripojené LED osvetlenie je vypnuté a nesvieti.

Technické údaje:

• Napájanie: 12-24V DC

• Max. záťaž: max. 60W

• Typ detekcie: Odraz IR lúčov od prekážky

• Dosah senzora: 50-80 mm

• Pracovná teplota: 20-35℃

• Rozmery senzora: 10x20 mm (klip 19x10x8 mm) pre otvor 8 mm

• Dĺžka káblov: 1,5 m (otvor na kábel 10 mm)

• Pripojovacia kabeláž: JST-samica (k LED), JST-samec (k zdroju)

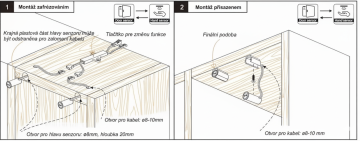

Inštalácia a zapojenie:

• Montáž pomocou priložených skrutiek.

• Senzor namontujte tak, aby dvere skrine boli v bezprostrednej blízkosti detekčných LED diód.

• V detekčnom poli nesmú byť žiadne iné predmety, od ktorých by sa odrážal lúč.

• Ak je odraz od povrchu nedostatočný, použite reflexný materiál (napr. farebnú samolepku).

• Dôležité: Zapojenie smie vykonávať len osoba znalá práce s elektrickými zariadeniami. Nepripájať na 230V! Nepreťažovať výstupy! Skrat alebo preťaženie vedie k zničeniu zariadenia.

Poznámka k likvidácii: IR spínače sú elektronické komponenty. Po ukončení prevádzky ich likvidujte ekologicky v súlade so zákonom o odpadoch, napr. v zberniach elektroodpadu.
