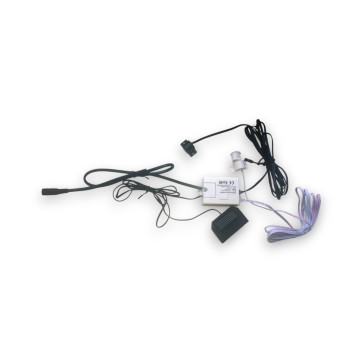

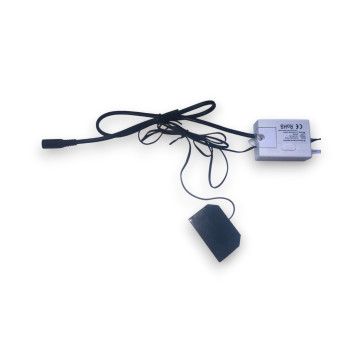

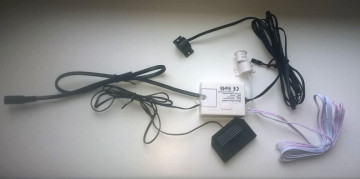

Dverný vypínač - jednotka pre max. 3 čidla /nutné dokúpiť príslušné senzory, čierný senzor

11877, biely senzor 6531/.

Slúži k ovládaniu osvetlenia pri otvorení dverí. Otvorením dverí / uvoľnením priestoru pred

vypínačom dôjde k zapnutiu osvetlenia, pri zatvorení / zakrytí dôjde k vypnutiu osvetlenia.

Osvetlenie je zopnuté akýmkoľvek senzorom, spíná jeden okruh.

Rozmery: 62 x 47 x 22 mm

Odber naprázdno: <0,5 W

Inštalácia:

Najprv vypnite prívod prúdu k transformátoru.

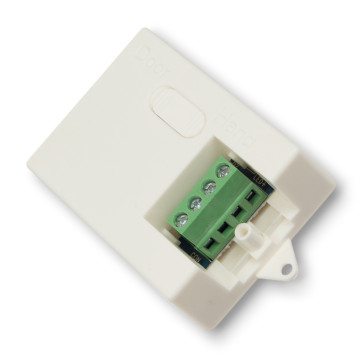

Jednotku je nutné umiestniť tak, aby bola v dosahu jednotlivých čidiel. Po odskrutkovaní skrutky a

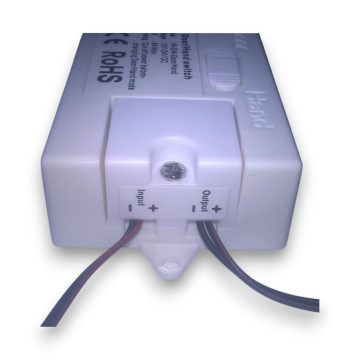

sňatí krytky pripojte napájací kábel (od transformátoru) k svorkám INPUT a výstupný kábel (k

svetlám) k svorkám OUTPUT. Rešpektujte pritom správnu polaritu. Zapojte do jednotky jednotlivé

čidla. Až potom pripojte transformátor k napojeniu!

Pri funkcii dverného spínača zatvorte pred zapojením k prívodu prúdu všetky dvere!

Pozor, určené iba pre napätie 12 V alebo 24 V DC (rovnakosmerný prúd). Doporučujeme používať

čo najkratšie káble z dôvodu strát a možného zahrievania. Dĺhší kábel nemotajte do kĺbka, cievky

apod., nechajte voľne natiahnutý.
